Paleta kompresora Digital Scroll koje nudi Emerson Climate Technologies obuhvaća sljedeće grupe proizvoda podijeljene prema primjeni i radnoj tvari:
- ZOD: hlađenje na niskim temperaturama (podkritični kaskadni proces s ugljičnim dioksidom)
- ZFD: hlađenje na niskim temperaturama (R 404a)
- ZBD: hlađenje na srednjim temperaturama (R 404a)
- ZRD: kompresori namijenjeni klimatizaciji (R 407c)
- ZPD: kompresori namijenjeni klimatizaciji (R 410a).
Ta se tehnologija često uspoređuje s inverterskom kao jeftinija alternativa. Međutim, njezine su prednosti šire:
- jednostavnost gradnje uređaja, montaže i puštanja u pogon
- pouzdanost
- najšire područje modulacije na tržištu (10 - 100%)
- niži troškovi pogona i održavanja
- nema problema s elekromagnetskom kompatibilnošću (EMC).
Podkritični, rashladni sustavi s CO2
Predstavljanjem novog kompresora ZOD104 tehnologija Digital Scroll ulazi i u područje primjene CO2 u podkritičnom području (il. 1). Copelandovi scroll-kompresori za primjenu s CO2 pokrivaju područje rashladnog učina 7 - 23 kW na temperaturi isparavanja -35 °C u kaskadnim sustavima (tablica 1).
Novi kompresor ZOD104 omogućuje modulaciju u području 2,21 - 22,1 kW, a osim toga ima i sljedeće prednosti:
- najviši COP
- široko područje rada (eng. operating envelope)
- kompaktnost
- visoka otpornost na zalijevanje kapljevinom
- kontrola temperature u vrlo uskim granicama (zahvaljujući širokom području modulacije)
- manji broj pokretanja kompresora, produljuje trajnost opreme.
Ako se u sustavu koriste kontroleri koji ne podržavaju tehnologiju Digital Scroll, na raspolaganju je driver EC3-D13 koji može raditi sa bilo kojim kontrolerom koji ima modulirajući izlazni signal (0 - 10 V, 1 - 6 V ili 4 - 20 mA) i na taj se način jednostavno može primijeniti tehnologiju Digital Scroll u postojećem sustavu.

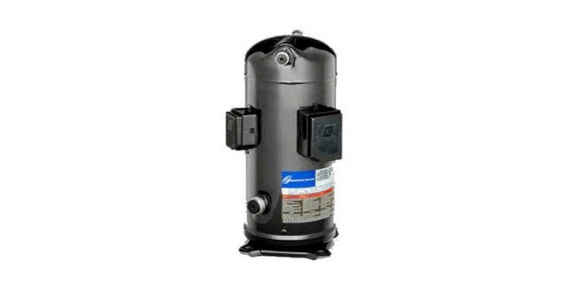

Ilustracija 1 - Kompresor Copeland ZOD104
| kompresor | rashladni učin, kW | angažirana električna snaga, kW | COP | maseni protok, g/s | dobava, m3/h |
|---|---|---|---|---|---|
| ZO34K3E-TFDN | 7,20 | 2,03 | 3,54 | 27,80 | 4,10 |
| ZO45K3E-TFDN | 10,25 | 2,61 | 3,93 | 39,50 | 5,40 |
| ZO58K3E-TFDN | 12,95 | 3,33 | 3,89 | 50,10 | 6,90 |
| ZOD104KCE-TFD | 22,10 | 5,76 | 3,83 | 85,00 | 11,70 |
| ZO104KCE-TFDN | 22,60 | 5,70 | 3,97 | 87,50 | 11,70 |
Rashladni kompresori za klimatizaciju za rad s R-410a
Tri novopredstavljena modela kompresora Digital Scroll (ZPD103, ZPD154 i ZPD182) za primjenu u klimatizaciji predstavljaju proširenje palete moduliranih kompresora u području viših rashladnih učina (il. 2 i 3). Moguća je i primjena u tandem-izvedbi i dosezanje rashladnog učina oko 78 kW.
Ilustracija 2 - Kompresor Copeland ZPD182
Uz već poznate prednosti tehnologije Digital Scroll, široko područje modulacije omogućuje i sljedeće:
- kontrolu temperature u uskim granicama (+/- 1 K)
- modulaciju učina za 5 - 100% ukupnog učina (samo u tandem-izvedbi)
- mogućnost rada s niskim temperaturama kondenzacije.
U primjeni u kompaktnim jedinicama za klimatizaciju (tzv. rooftop-jednicama), na osnovi mogućnosti modulacije količine dobavnog zraka (u ovisnosti o kvaliteti zraka, tj. promjenjivim brojem izmjena zraka), omogućuje znatne uštede na energiji za pogon ventilatora u klima-komori (il. 4).

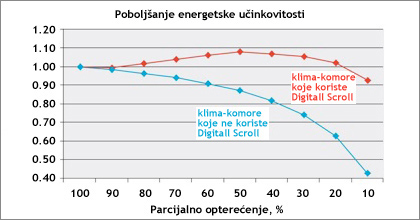

Ilustracija 4 - Mogućnosti uštede na klima-komorama primjenom tehnologije Digital Scroll
Poboljšanje učinkovitosti na više od 1,0 dolazi zbog mogućnosti rada sa smanjenom dobavom zraka (smanjenje protoka zraka za 10% donosi energetsku uštedu od 27% na ventilatoru u klima-komori).
S obzirom na način rada kompresora Digital Scroll, nema problema s povratom ulja u kompresor i u trajnom pogonu, s niskim parcijalnim opterećenjem.

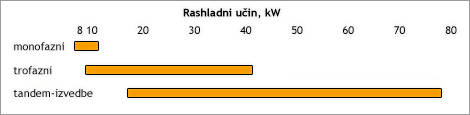

Ilustracija 3 - Proširena paleta kompresora ZPD
