Tijekom travnja je počela prodaja nove generacije inverterske dizalica topline zrak - voda tvrtke Vaillant koja će zamijeniti dosadašnju dizalicu topline Genia Air tvrtke Saunier Duval. Izvedba dizalice topline aroTHERM je u tzv. monoblock varijanti, odnosno svi važni elementi se nalazi u vanjskoj jedinici. Sama dizalica topline spaja vrhunsku njemačku tehnologiju s prepoznatljivim Vaillantovim dizajnom koji je istovremeno skladan, ali i robustan.
Svakako treba naglasiti da aroTHERM nije samo pojedinačni proizvod, već je pažljivo isplaniran sustav s nizom posebnih funkcija kako bi se krajnjim korisnicima ponudila vrhunska tehnologija s pametnim rješenjima. Posebne funkcije (karakteristike) sustava poput inverterske tehnologije upravljanja radom kompresora, elektronički ekspanzijski ventil, visokoučinkovita cirkulacijska crpka (razreda A), aktivno hlađenje, mogućnost smanjivanja razine zvučnog tlaka, namještanje bivalentne točke za alternativni izvor topline ili paralelan rad, odnosno način upravljanja triVAI, što omogućuje automatski odabir najučinkovitijeg izvora topline u cilju snižavanja troškova samo su neke od funkcija koje krase taj sustav.
Usprkos činjenici da sustav aroTHERM predstavlja sam vrh tehnologije, bitna stavka se odnosi na pažljivo planiranje sustava. Postoji niz detalja vezanih uz instalaciju dizalice topline poput odredbi EN 12 828, kako bi sva pravila struke bila zadovoljena, a zadovoljstvo korisnika maksimalno.
Vanjska jedinica dizalice topline aroTHERM je svakako srce sustava i koristi radnu tvar R410 A za postizanje vrhunskih performansi. Isparivač je izveden s bakrenim cijevima s aluminijskim lamelama kako bi se povećala površina za izmjenu topline i optimirao prijenos energije. Aluminijske lamele su dodatno prevučene specijalnim namazom plave boje koji ima funkciju sprječavanja zamrzavanja isparivača u nepovoljnim pogonskim uvjetima i pruža zaštitu u područjima gdje je visoka koncentracija soli, ali je i dobra zaštita od korozije.

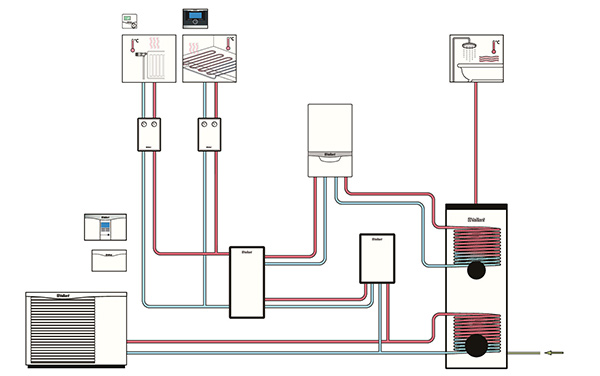

Shema sustava s ugrađenom dizalicom topline aroTHERM
Srce dizalice topline aroTHERM je rotacijski klipni kompresor s inverterskom tehnologijom, što omogućava dulji pogon, smanjuje broj uključivanja, odnosno isključivanja, osigurava konstantnu i stabilnu temperaturu, prilagođava toplinski učin sukladno trenutačnim toplinskim gubicima objekta i dr. U donjem dijelu kompresora s vanjske strane se nalazi i električni grijač od 30 W koji ima funkciju predgrijavanja ulja u radnoj tvari, a rezultat je smanjenje viskoznosti ulja pa se poboljšavaju svojstva podmazivanja što je bitno za rad kompresora u 'hladnom stanju'. Integracijom separatora kapljevine ispred dvostrukog rotacijskog klipnog kompresora postignuta je njegova zaštita od mehaničkog oštećenja jer kod takvih tipova kompresora nije moguće tlačenje kapljevine. Spremnik radne tvari ima dvojaku funkciju: s jedne strane sprječava da kapljevina dođe u kompresor, a s druge strane štiti elektronički ekspanzijski ventil od plinovitog stanja radne tvari tijekom njezinog dodatnog ohlađivanja.
Elektronički ekspanzijski ventil optimalno adaptira rashladni krug u skladu sa zahtjevima pogonskog stanja, podiže razinu učinkovitosti isparivača, usklađuje doziranje volumena radne tvari u skladu s varijabilnim zahtjevima pogona, poboljšava učinkovitost (povećava COP), omogućava bidirekcijsku kontrolu u grijanju i hlađenju te ne zahtijeva podešavanja.
Aksijalni modulacijski ventilator omogućava visoku razinu učinkovitosti u radu dizalice topline kako bi osigurao adekvatno strujanje vanjskog zraka kroz isparivač te omogućio učinkovit rad sustava. Dodatna pogodnost leži i u činjenici da je aroTHERM opremljen funkcijom kojom se smanjuje brzina vrtnje ventilatora što za posljedicu ima smanjenje razine zvučnog tlaka.
Za razliku od ostalih dizalica topline zrak - voda koji se nalaze na tržištu, Vaillant aroTHERM obuhvaća niz pojedinačnih komponenti. Kao rezultat tako široke palete popratnih proizvoda, sustav aroTHERM je jedan od najsvestranijih sustava dizalica topline zrak - voda na tržištu.
Te komponente su:
• VWZ MEH 61 - hidraulička stanica koja se sastoji od upravljačke jedince (VWZ AI) za aroTHERM, električnog grijača od 6 kW, ekspanzijske posude za grijanje, sigurnosnog ventila, prekretnog ventila za omogućavanje načina rada za grijanje, odnosno za pripremu PTV-a i osjetnika (VF1)
• VWZ MEH 60: stanica za dogrijavanje koja se sastoji od električnog grijača snage 6 kW te elektronike kojom se omogućava komunikacija same stanice i upravljačke jedinice (stanica se može koristiti i s izlaznim učinom od 2, 4 ili 6 kW, prema potrebi)
• VWZ MPS 40: međuspremnik ogrjevne, odnosno rashladne vode volumena 35 l s fizički razdijeljenim gornjim i donjim dijelom, što osigurava optimalan prijenos topline i sprječava miješanje različitih temperaturnih zona
• VWZ MWT 150: izmjenjivač topline s integriranom visokoučinkovitom trostupanjskom cirkulacijskom crpkom, priključkom za punjenje sustava i sigurnosnim ventilom
• VWZ AI: upravljački modul koji se koristi u slučaju kada VWZ MEH 61 nije dio sustava, a potreban je radi programiranja rada dizalice topline
• calorMATIC 470/4: nova generacija atmosferske regulacije koja predstavlja sam vrh upravljačke tehnologije te je prva takve vrste u svijetu koja može objediniti grijanje, hlađenje, pripremu PTV-a, upravljanje s više izvora topline te rekuperatorskim uređajem recoVAIR.

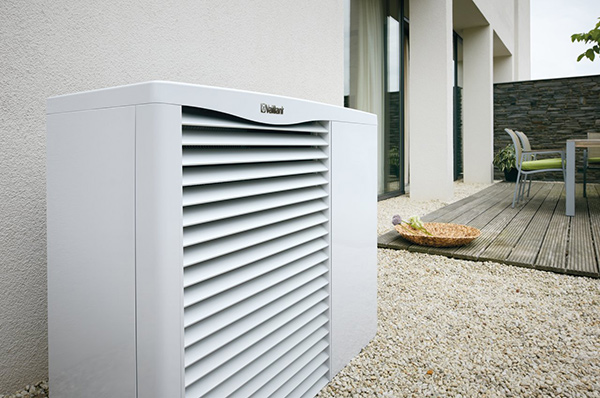

Tako izgleda vanjska jedinica
Kako bi se postigla dodatna udobnost kod pripreme PTV-a u ljetnim mjesecima, u sustav aroTHERM moguće je integrirati bivalentni spremnik tople vode VIH RW 400 u kombinaciji s pločastim ili vakuumskim solarnim kolektorima auroTHERM te dodatnim modulom za regulaciju. Takav kombinirani sustav posebno dolazi do izražaja kada dizalica topline radi u načinu rada za hlađenje, a Sunčeva energija se koristi za zagrijavanje PTV-a, što dovodi do povećanja sveukupne učinkovitosti sustava.
Vaillantov višegodišnji rad na istraživanju i razvoju doveo je do revolucionarnih rezultata na području integracije i regulacije više tipova uređaja za grijanje, hlađenje i ventilaciju te je time potvrdio svoju poziciju pionira u mnogim područjima tehnike grijanja, hlađenja, ventilacije i klimatizacije. Prepoznavši zahtjeve tržišta, Vaillant je sa sustavom aroTHERM omogućio velikom broju korisnika visoku udobnost uz minimalnu potrošnju energije, ne izostavivši ekološki aspekt proizvoda.
Zašto Vaillant? Jer smo već 140 godina zeleni!
