Projekt izgradnje i opremanja zgrade Nacionalnog referentnog laboratorija za emisije iz motora s unutarnjim izgaranjem za necestovne pokretne strojeve (NRLE) u sklopu Fakulteta strojarstva i brodogradnje Sveučilišta u Zagrebu započeo je prije više od deset godina i, unatoč brojnim poteškoćama u njegovom ostvarivanju, upravo je stigao u završnu fazu.
Ukupna vrijednost projekta iznosi oko 13,5 milijuna eura i njime su značajno povećani istraživački i obrazovni kapaciteti Laboratorija za motore i vozila, koji je time ujedno postao osposobljen za uspostavu kontrolnog mehanizma, odnosno nadzora tržišta necestovnih pokretnih strojeva u skladu s europskim zahtjevima.
Više o samom projektu i radovima na termotehničkoj opremi i ostalim strojarskim instalacijama pogledajte u videu:
Nova zgrada FSB-a
Projekt je obuhvatio izgradnju posve nove (tzv. najistočnije) zgrade FSB-a za smještaj laboratorija i ugradnju sve potrebne opreme za provođenje mjerenja i obradu rezultata.

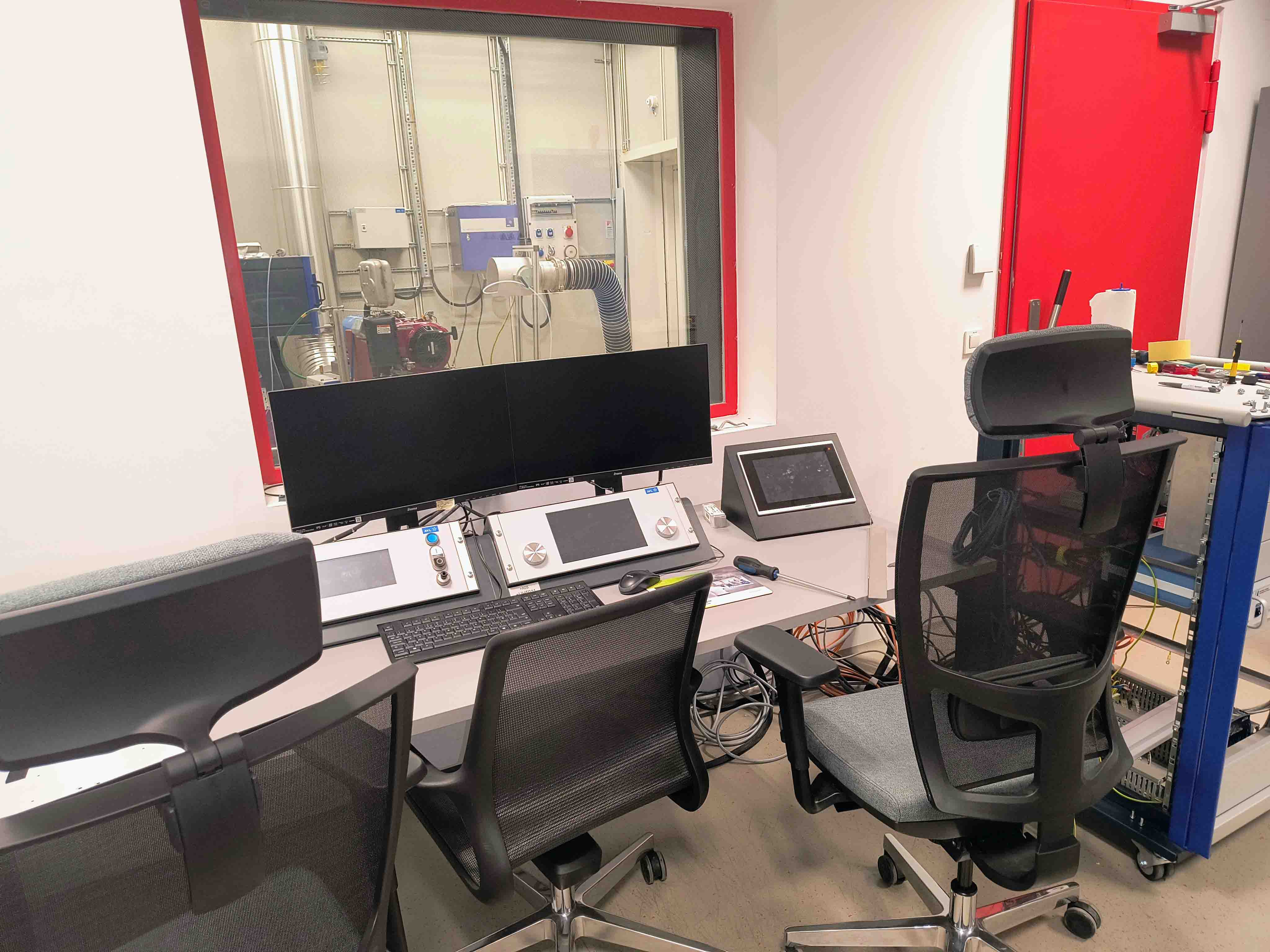

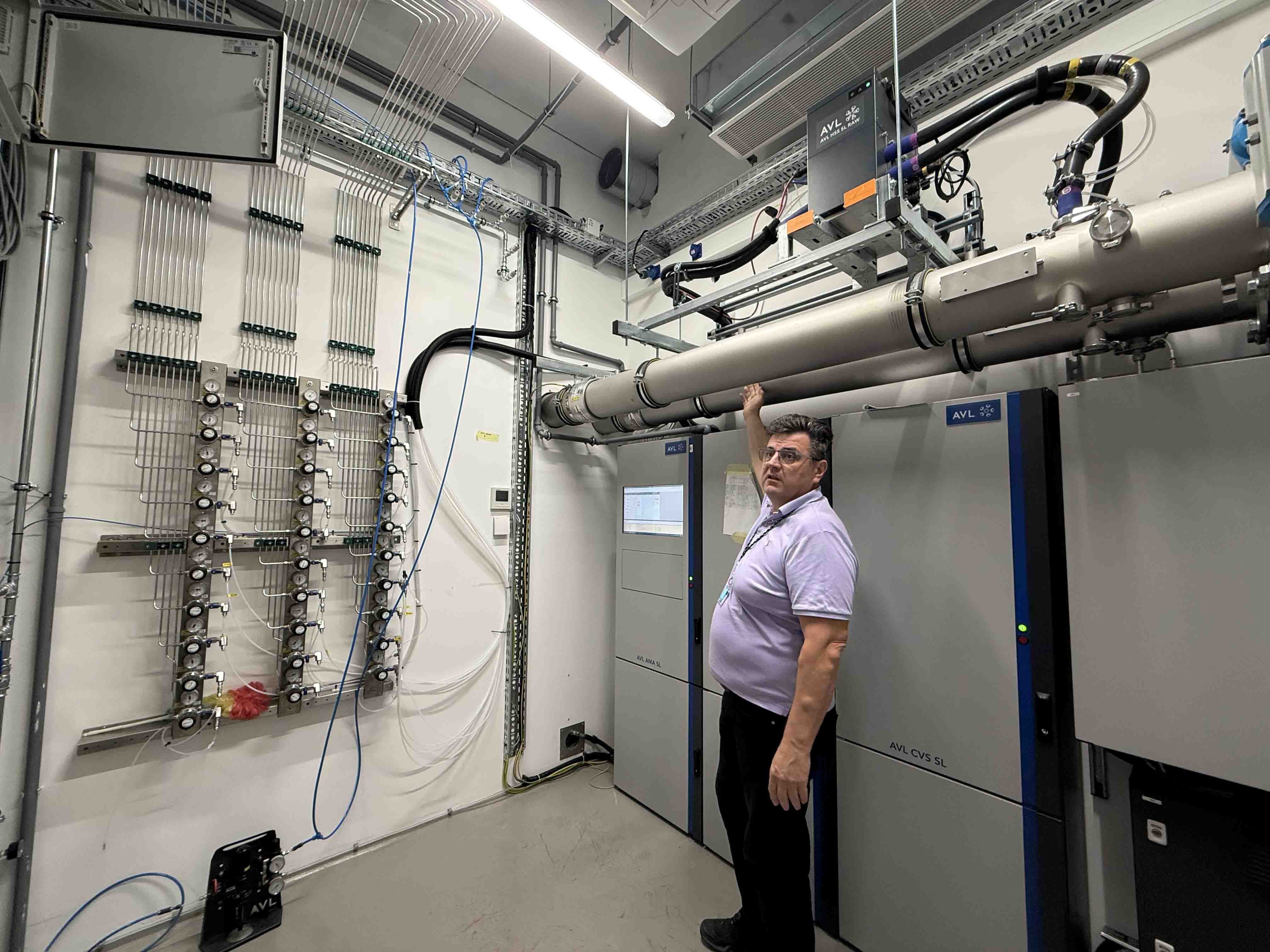

Nova zgrada prostire se na četiri etaže, tri nadzemne i jednoj podzemnoj. ‘Srce’ samog laboratorija je u prizemlju, gdje se nalaze četiri ispitne kabine, dvije tehničke prostorije s analizatorima ispušnih plinova i kontrolna prostorija. U podrumu i na prvom katu zgrade nalazi se termotehnička oprema kojom se osiguravaju svi potrebni parametri za provođenje mjerenja i ispitivanja, dok se na preostale
dvije etaže nalaze uredski prostori, učionice i radionice za održavanje predavanja i vježbi.
Sve radove na izvođenju termotehničke opreme i svim drugim strojarskim instalacijama u objektu izvela je tvrtka Zlaring iz Zagreba.
Osim mjerne i ispitne opreme u samom laboratoriju, u sklopu projekta nabavljena je i prijenosna mjerna oprema za terenska mjerenja emisija iz motora s unutarnjim izgaranjem. Uz to, laboratorij akreditiran prema HRN EN ISO/IEC 17025 za provođenje dviju metoda ispitivanja (EU NRMM ISM i EU LD RDE).
Termotehnička oprema Laboratorija

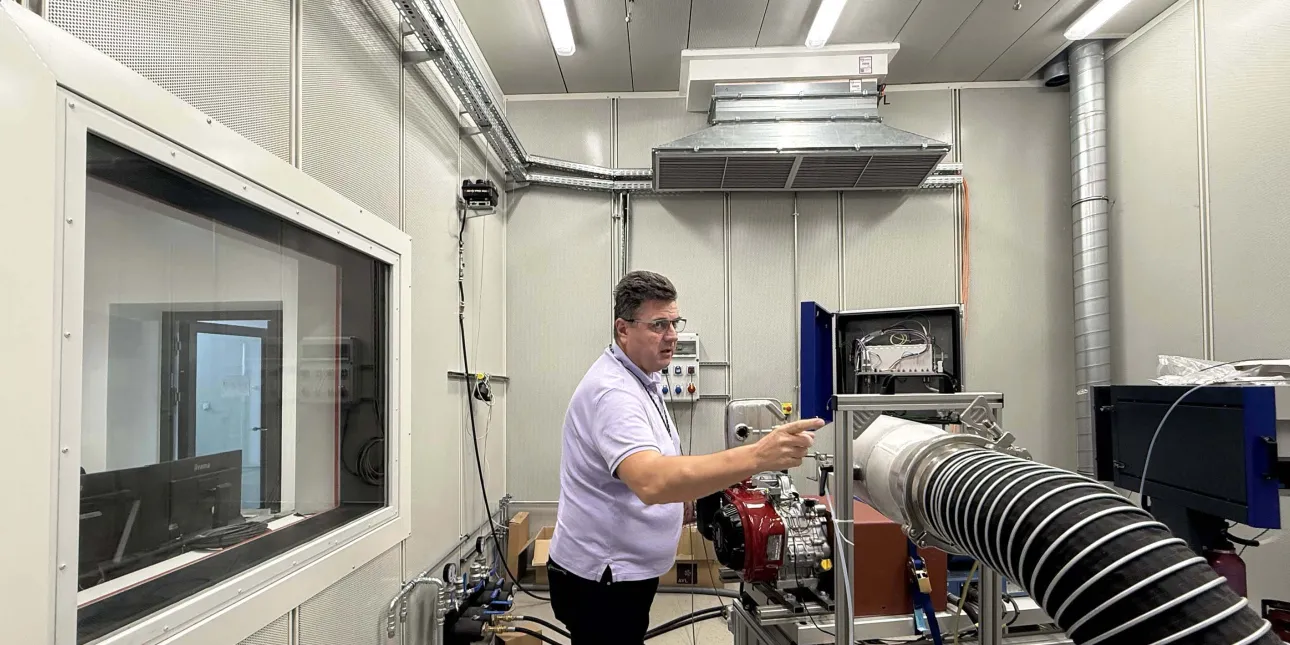

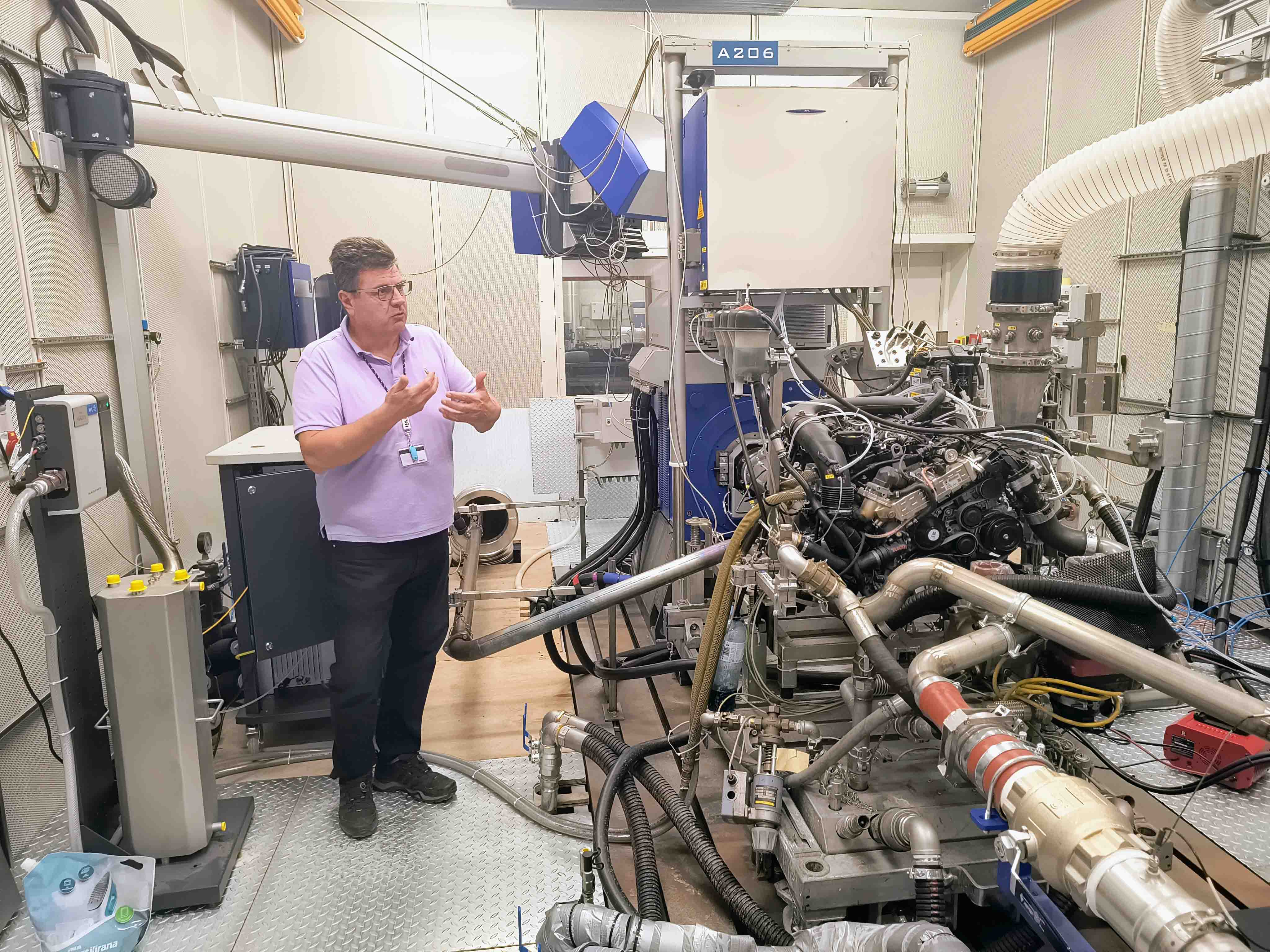

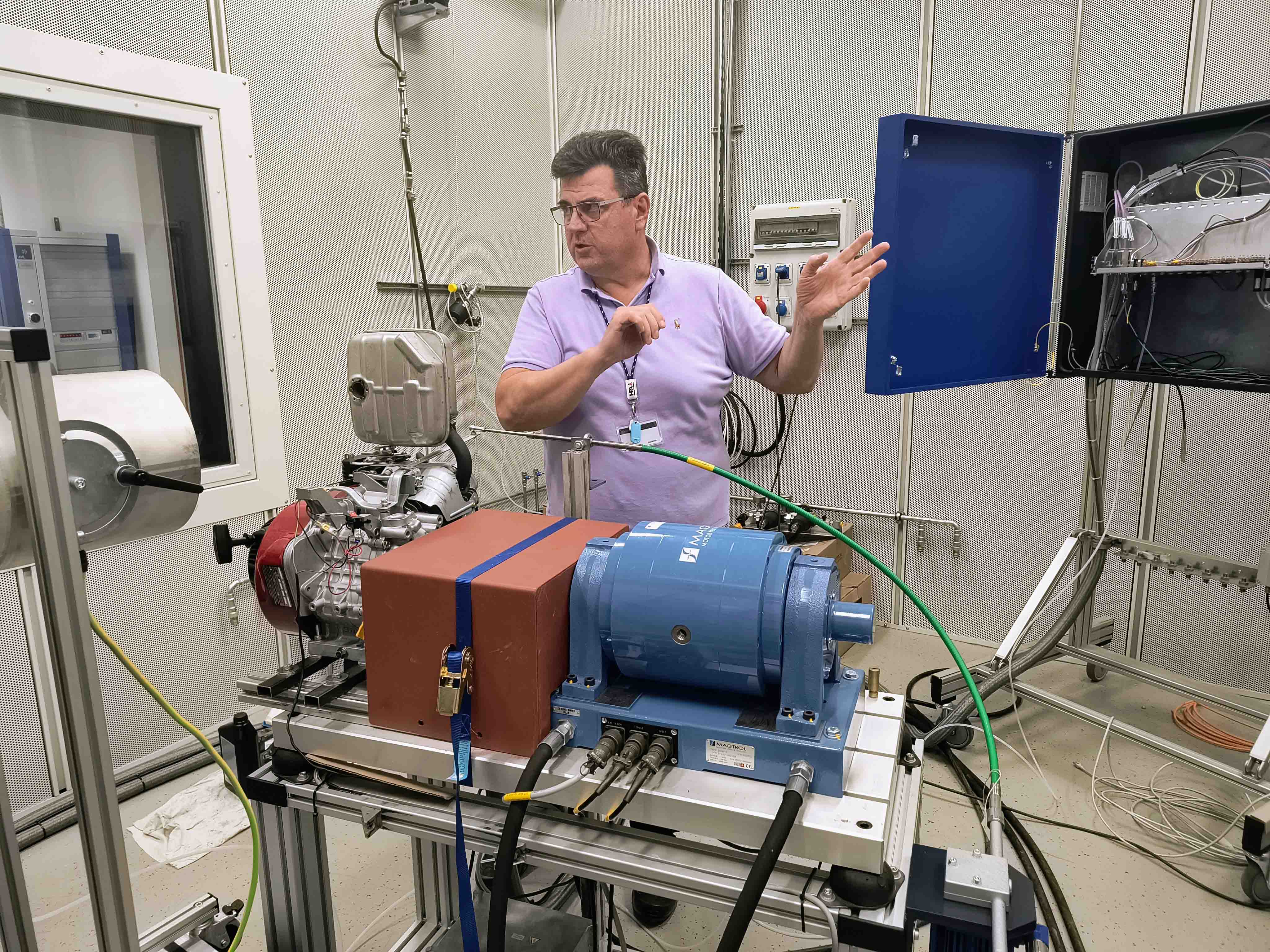

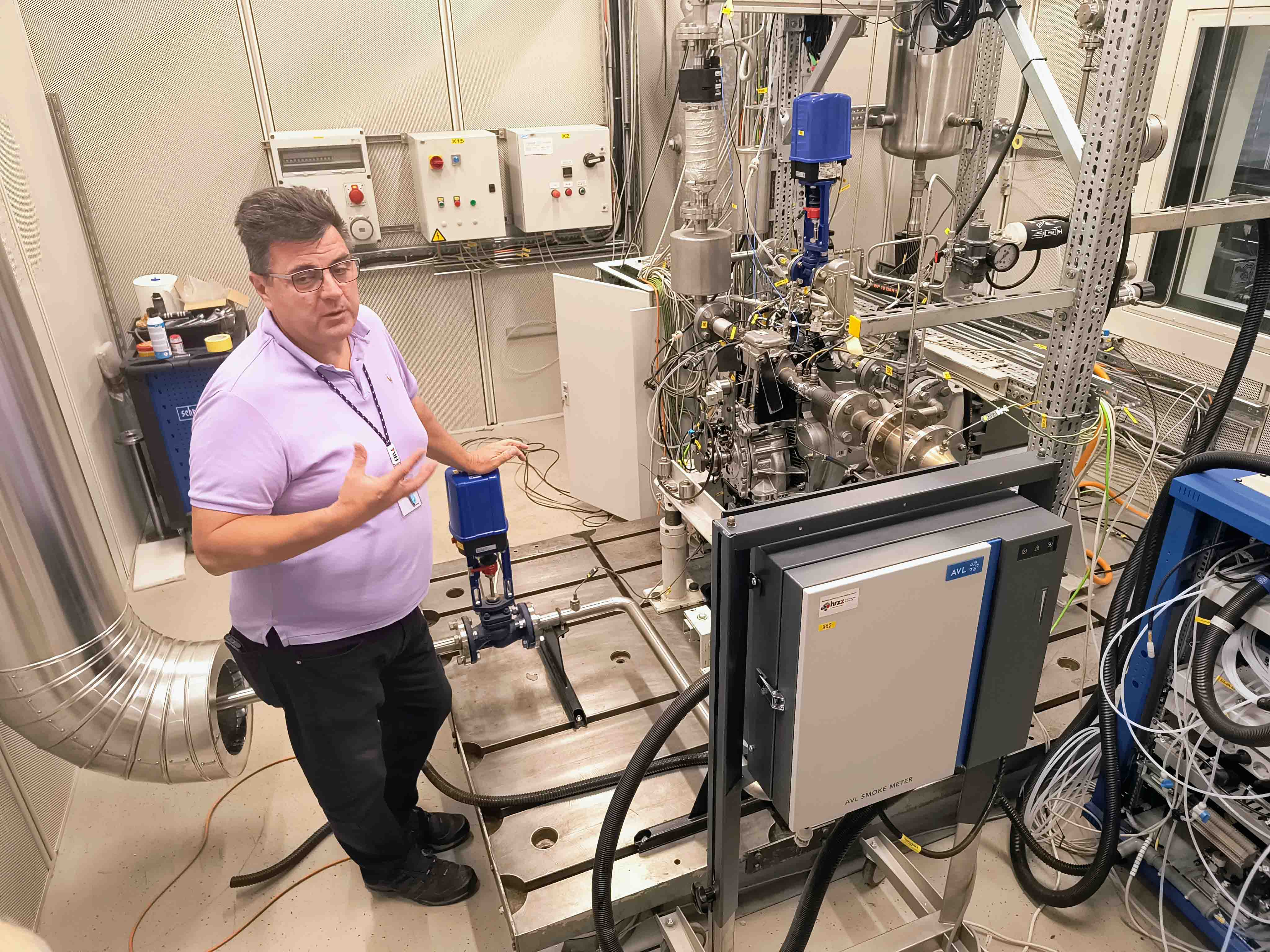

Od spomenute četiri ispitne kabine, dvije su namijenjene za novu mjernu opremu, a dvije za postojeću opremu Laboratorija za motore i vozila. U prvoj se ispituju motori necestovnih pokretnih strojeva nazivnih snaga do 30 kW, a u drugoj oni snaga do 450 kW. U trećoj kabini koja je opremljena eksperimentalnim postavom s jednocilindarskim eksperimentalnim motorom odvijaju se znanstveno-istraživačke djelatnosti FSB-a, dok četvrta služi za nastavu i pružanje usluga istraživanja i razvoja vanjskim naručiteljima.

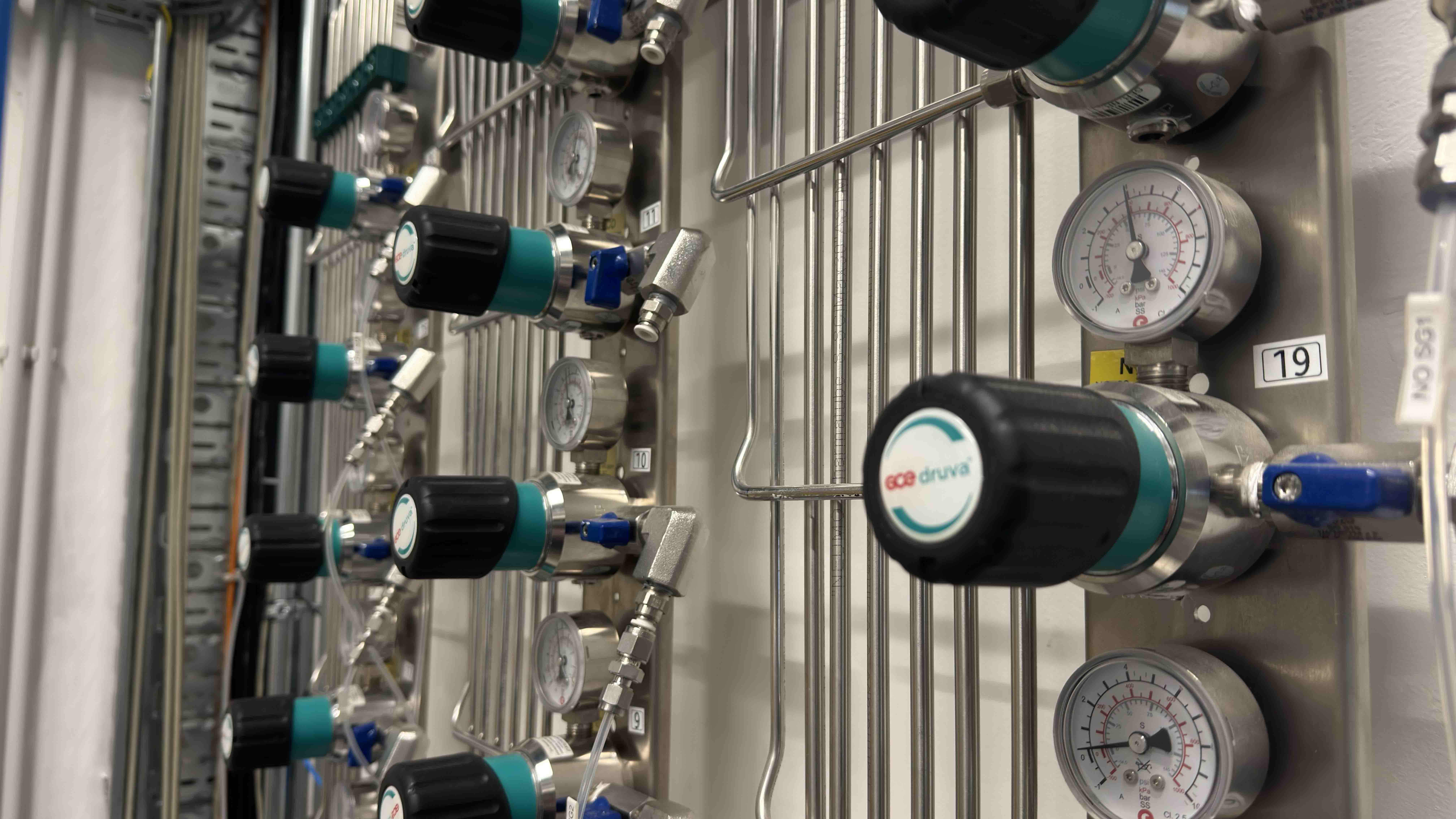

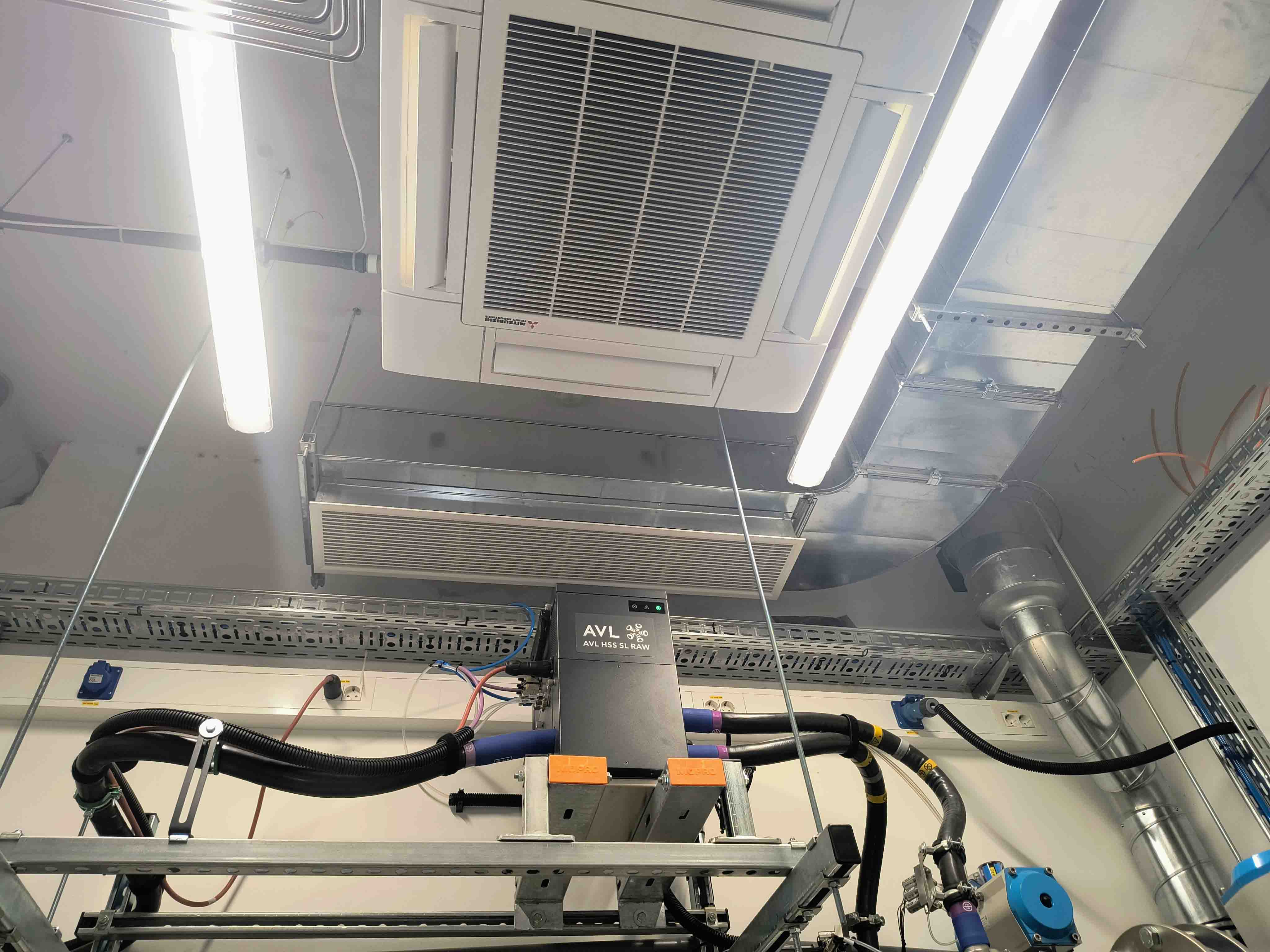

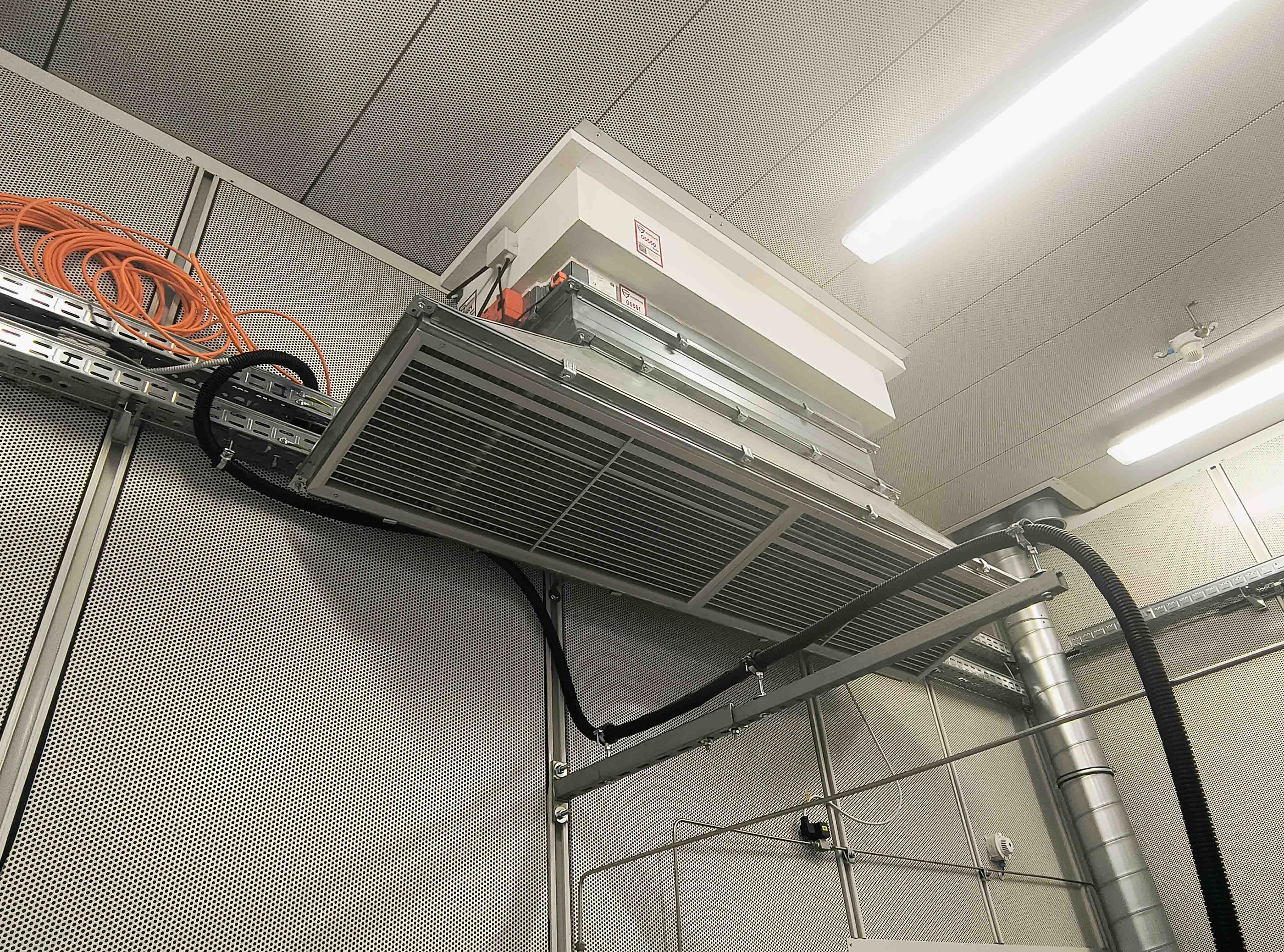

Ugrađena termotehnička oprema u prostorijama u prizemlju nužna je za ispravan rad mjerne i ispitne opreme, tj. za zadovoljavanje svih uvjeta za provođenje mjerenja i ispitivanja. Obuhvaća sustave ventilacije zraka i ispušnih plinova ispitnih kabina, sustave ventilacije i hlađenja tehničkih soba, razvod radnih medija, razvod električne energije i kontrolne sustave ispitnih kabina, tehničkih i kontrolne prostorije, sustav za pripremu i razvod tekućina, za priprema i razvod stlačenog zraka i za razvod kalibracijskih plinova i sustav za detekciju i gašenje požara u ispitnim kabinama.

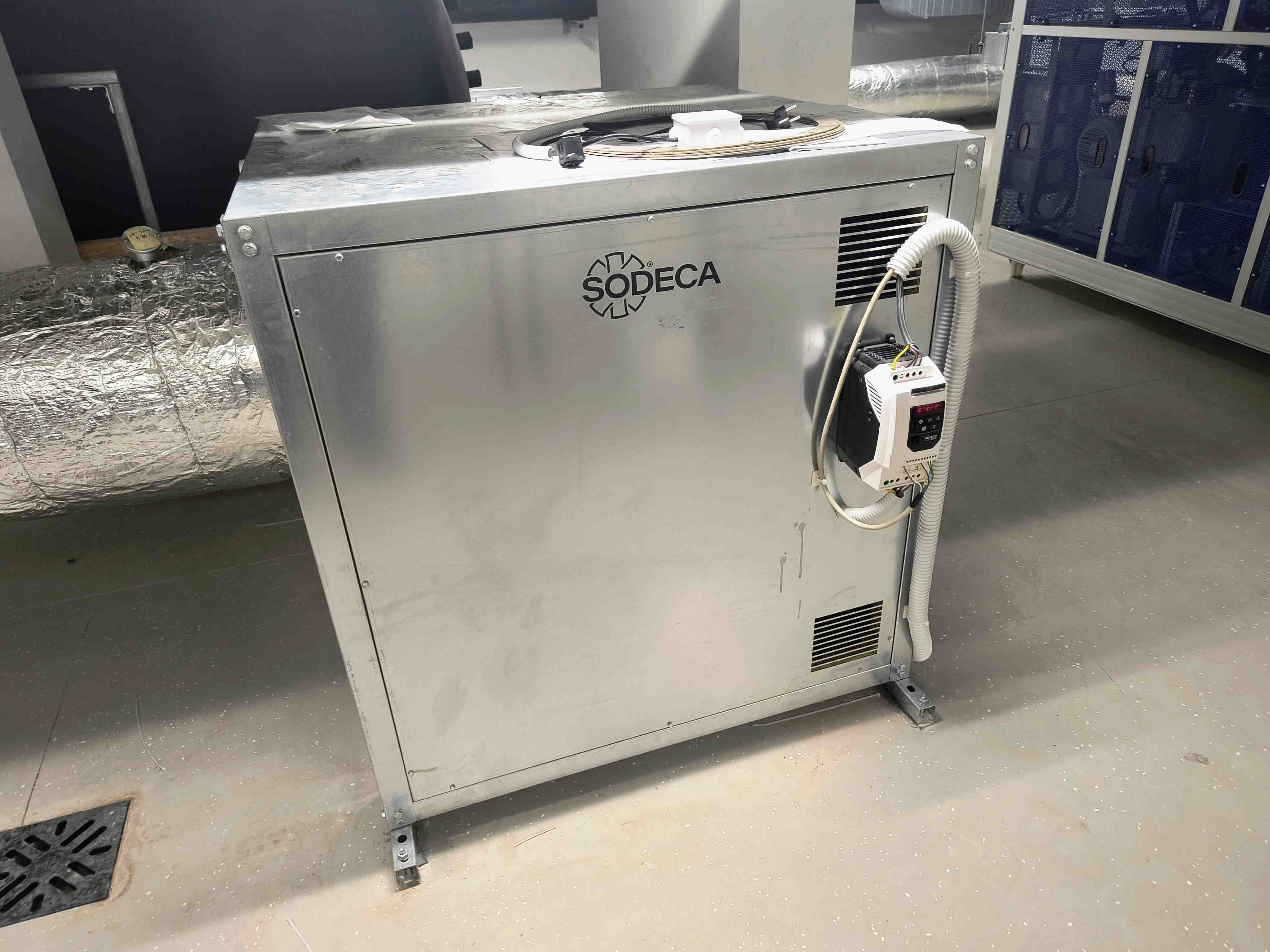

Na prvom katu zgrade nalaze se klima-komore s protokom zraka u rasponu 10 000 - 45 000 m3/h, odsisni ventilatori ispušnih plinova (s temperaturom do 250 °C) s protokom do 11 000 m3/h, predventilacija ispitnih kabina, upravljački ormari, razdjelnici grijanja i hlađenja i sva ostala potrebna oprema.

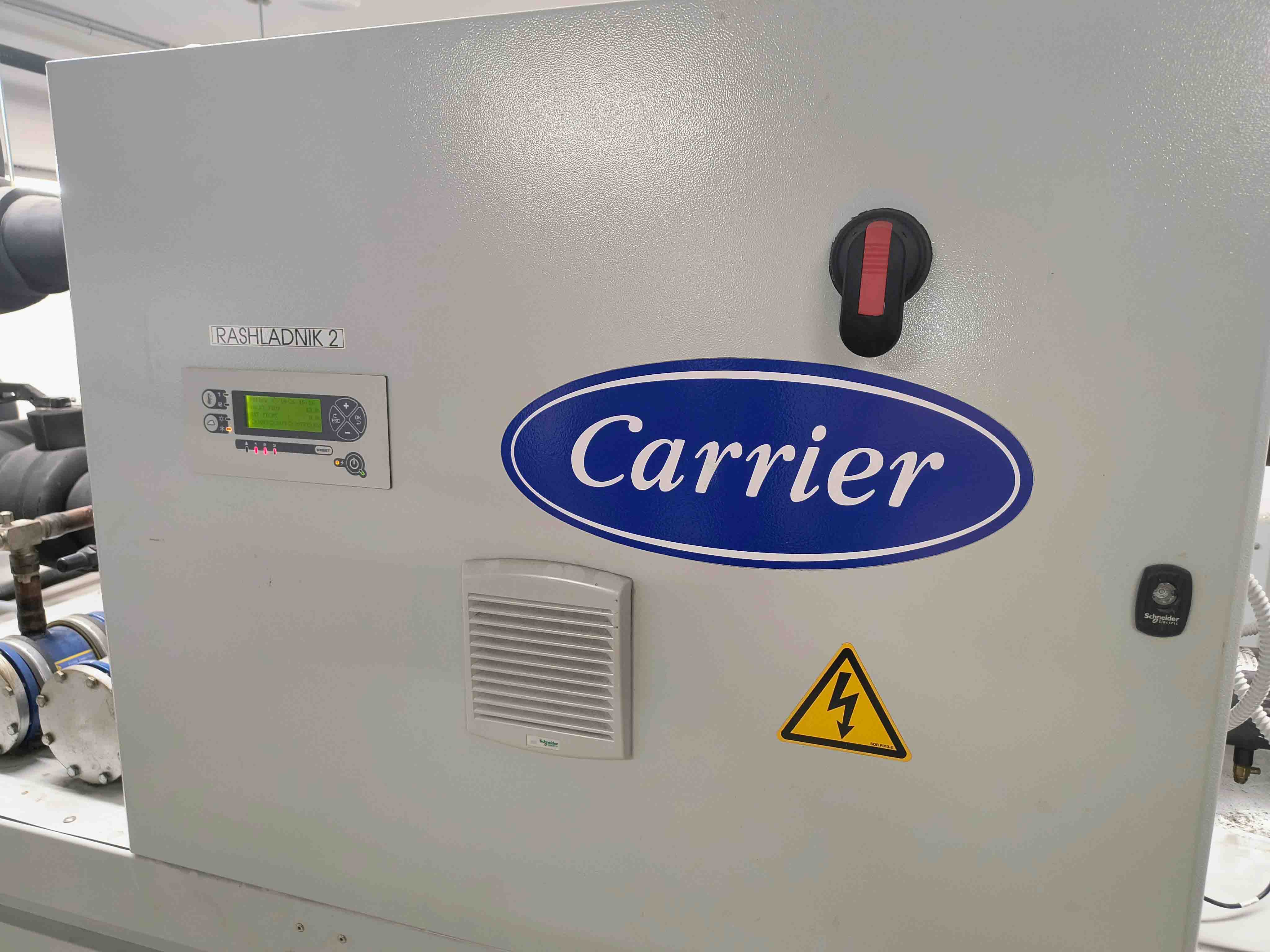

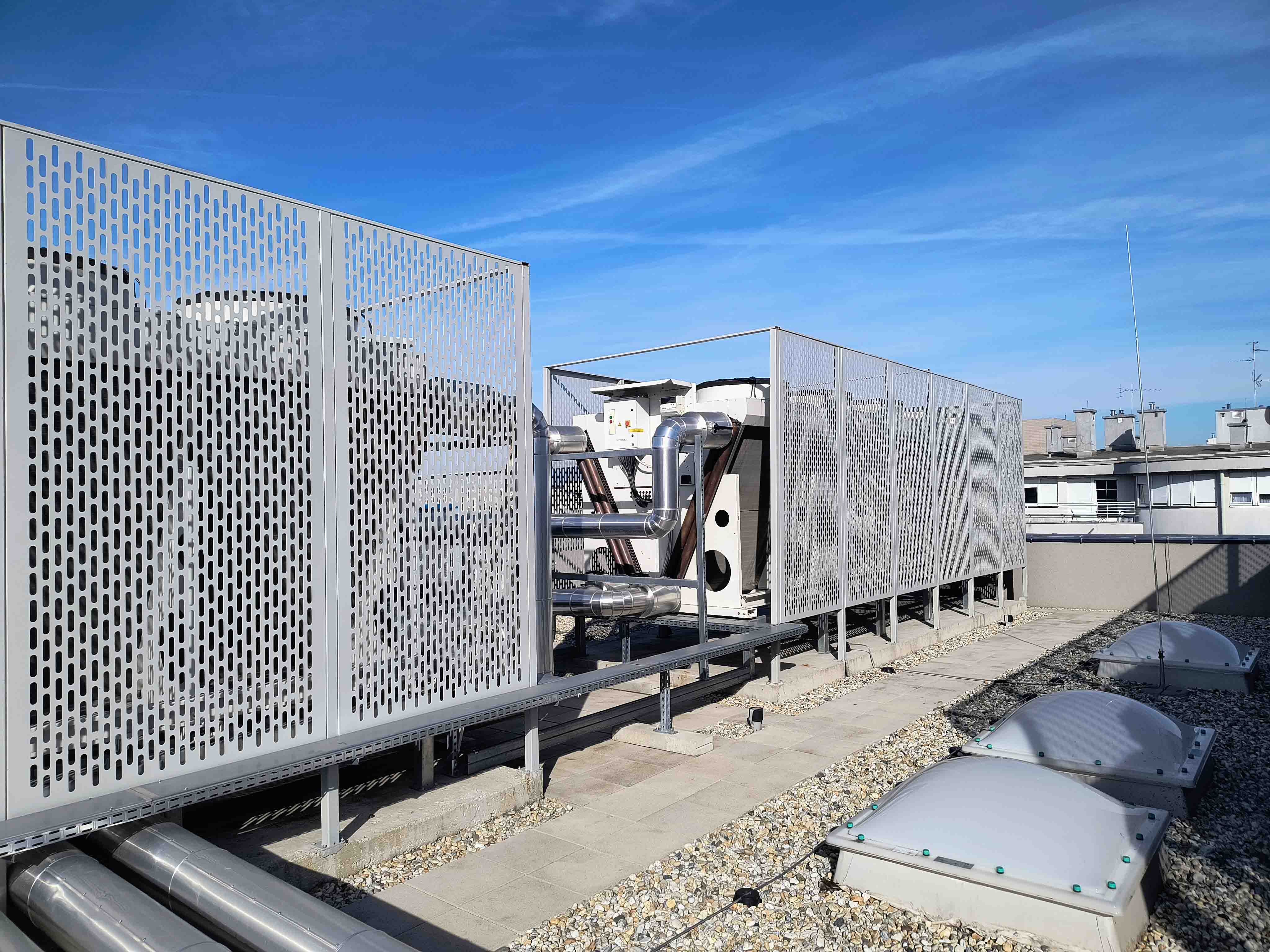

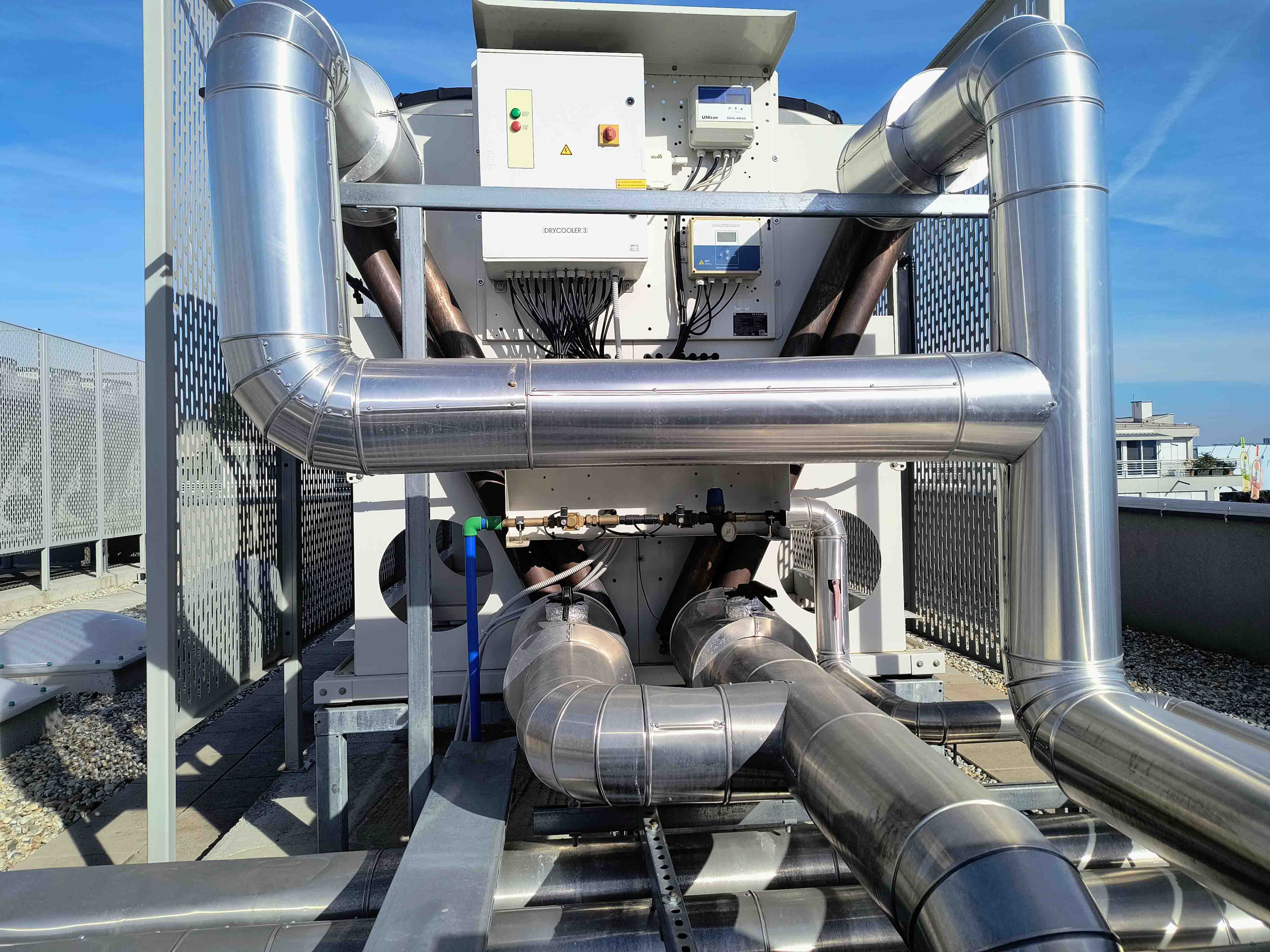

U strojarnici u podrumu zgrada ugrađena je pak oprema rashladnih sustava (na dvije temperaturne razine: 7/12 i 30/35 °C), rashladnici (220 i 400 kW) i adijabatski rashladnik (550 kW), čije se vanjske jedinice nalaze na krovu zgrade, sustav razvoda goriva (dizel, benzin, specijalno gorivo), sustav stlačenog zraka (do 12 bar), vatrodojavna centrala i stabilni sustav za gašenje požara.
S najvažnijim elementima Laboratorija upoznali su nas prof. dr. sc. Zoran Lulić, predstojnik Zavoda za motore i transportna sredstva FSB-a i ujedno voditelj projekta NRLE-a i Mislav Brnčić iz Zlaringa:
