Nove Viessmannove dizalice topline Vitocal 242-S i 222-S sastoje se od vanjske jedinice s isparivačem, ventilatorom, kompresorom i elektroničkim ekspanzijskim ventilom te kompaktne unutarnje jedinice sa svim komponentama za predaju topline sustavu grijanja i integriranim spremnikom tople vode. Vanjska i unutarnja jedinica su međusobno povezane vodovima radne tvari. Maksimalna temperatura polaznog voda sustava grijanja i pripreme potrošne tople vode kod obje izvedbe uređaja iznosi 55 °C, što se može postići kod vanjske temperature do -15 °C.
Za udobnost pripreme PTV-a kod uređaja Vitocal 242-S brine se integrirani bivalentni spremnik tople vode volumena 220 l koji pruža mogućnost priključivanja solarnog sustava za pripremu PTV-a. U unutarnjoj jedinici uređaja Vitocal 222-S integriran je spremnik tople vode volumena 170 l.

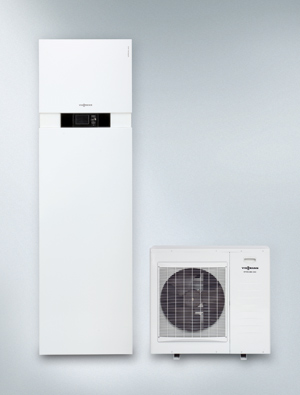

Ilustracija 1 - Dizalica topline Vitocal 242-S
Velika učinkovitost za niske pogonske troškove
Obje nove kompaktne dizalice topline isporučuju se u četiri veličine s nazivnim toplinskim učinom 3 - 10,6 kW (pri temperaturi vanjskog zraka 2 °C i medija sustava grijanja 35 °C, odnosno uz uvjete A2/W35 prema EN 14 511), odnosno 4,5 - 14,6 kW (uz uvjete A7/W35 prema EN 14 511). Za visoku učinkovitost uređaja Vitocal 242-S i 222-S (COP = 3,5 uz uvjete A2/W35 prema EN 14 511) brine se inverterski upravljan kompresor i elektronički ekspanzijski ventil. Zahvaljujući elektroničkom mijenjanju frekvencije izmjenične struje, kompresor s promjenjivim brojem okretaja se automatski i kontinuirano prilagođava na točno traženi učin. Inverterska tehnika omogućava, u usporedbi s kompresorima koji rade s konstantnim brojem okretaja, osobito učinkovit pogon kod djelomičnog opterećenja.

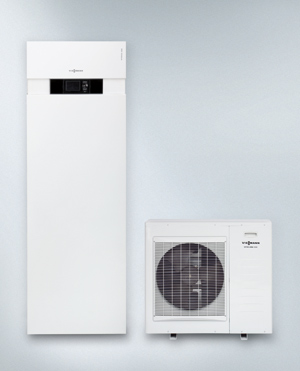

Ilustracija 2 - Dizalica topline Vitocal 222-S
Menijem vođena regulacija Vitotronic 200
Menijem vođena regulacija koja je ugrađena u nove split dizalice topline lako je razumljiva i logično izvedena. Veliki zaslon je osvijetljen, s jakim kontrastom i čitak. Grafički poslužni zaslon također nudi prikaz krivulja grijanja i hlađenja, a u slučaju povezivanja sa solarnim sustavom kod uređaja Vitocal 242-S prikazuje se i solarni doprinos.

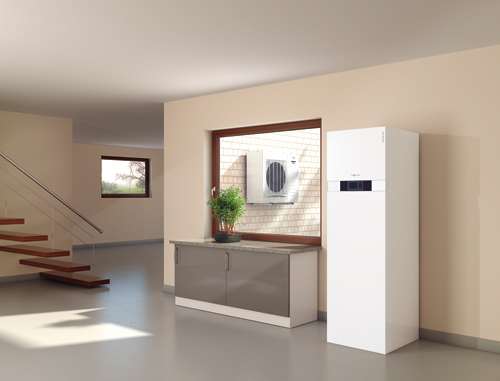

Ilustracija 3 - Unutarnja jedinica dizalice topline Vitocal 242-S postavljena u dnevnu sobu obiteljske kuće
Jednostavna montaža
Dizalice topline Vitocal 242-S i 222-S isporučuju se predmontirane, čime se bitno skraćuje vrijeme montaže. Vanjska jedinica se može jednostavno ugraditi na ravnu površinu ili pričvrstiti na vanjski zid. Za montažu su na raspolaganju prilagođeni priključni kompleti. Kompaktna unutarnja jedinica zahvaljujući dimenzijama štedi na prostoru za ugradnju. Za izvođenje voda radne tvari do objekta nije potrebna zaštita od smrzavanja.
