U suvremenim projektima ventilacije sve je veći naglasak na energetskoj učinkovitosti, fleksibilnosti ugradnje i brzini isporuke opreme. Ventilacijske jedinice Duplex Flexi proizvođača Atrea razvijene su upravo s tim ciljem - da budu kompaktni ventilacijski sustav s visokoučinkovitim povratom topline namijenjen stambenim, javnim i komercijalnim zgradama.
Posebna prednost nove serije je činjenica da se jedinice Duplex Flexi jedinice proizvode serijski, čime se postiže rok isporuke do maksimalno četiri tjedna od dana narudžbe. Takav koncept proizvodnje projektantima i izvođačima pruža veću sigurnost u planiranju rokova i ostvarivanju projekata.
Fleksibilna konstrukcija i jednostavna ugradnja

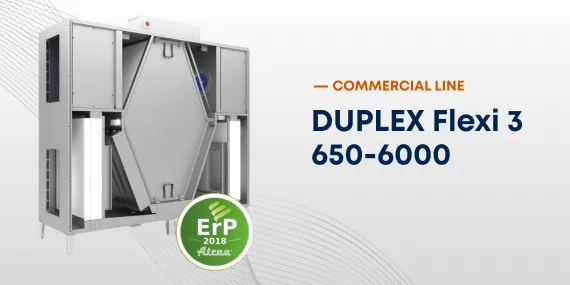

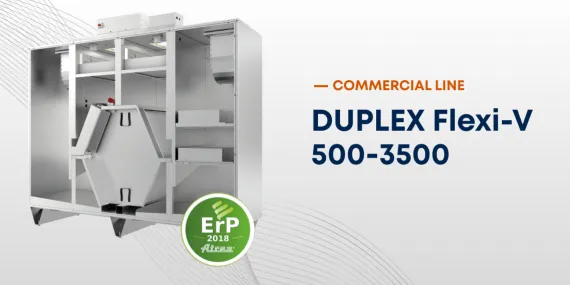

Ventilacijske jedinice Duplex Flexi razvijene su kao kompaktni uređaji s integriranim povratom topline, u kojima su sve ključne komponente smještene unutar jednog kućišta. Takva konstrukcija omogućava značajnu uštedu na prostoru - i do 60% u odnosu na klasične modularne ventilacijske sustave.
Jedna od ključnih prednosti serije Flexi je velika fleksibilnost ugradnje. Jedinice su konstruirane tako da omogućavaju:
• podnu ugradnju
• stropnu ugradnju
• krovnu ugradnju.
Uz to, orijentacija ventilatora i smjerovi priključaka zraka mogu se prilagoditi na samom gradilištu, što instalaterima omogućava prilagodbu uređaja stvarnim uvjetima instalacije.
Dodatna praktična prednost je da jedinica dolazi sa sva četiri vertikalna priključka zraka, što dodatno pojednostavljuje povezivanje na ventilacijske kanale i pruža veću fleksibilnost pri projektiranju ventilacijskog sustava.
Posebno je važno istaknuti da su stropne jedinice iznimno kompaktne i male visine, što omogućava ugradnju u spuštene stropove ili u prostore s ograničenom visinom instalacijskog prostora. Visine stropnih modela iznose:
• za Duplex 650 Flexi: 298 mm
• za Duplex 1100 Flexi: 395 mm
• za Duplex 1700 Flexi: 455 mm
• za Duplex 2300 Flexi: 580 mm.
Tako mala konstrukcijska visina uređaja značajno olakšava projektiranje ventilacijskih sustava u objektima gdje je prostor za instalacije ograničen što je, primjerice, slučaj u spuštenim stropovima uredskih, hotelskih ili javnih objekata.
Mala visina uređaja važna je prednost u suvremenim arhitektonskim projektima, gdje nerijetko postoje prostorna ograničenja za smještaj tehničkih instalacija, a ventilacijski sustav treba integrirati u spuštene stropove bez utjecaja na ukupnu visinu prostora.
Velika učinkovitost povrata topline
U središtu ventilacijske jedinice nalazi se protusmjerni rekuperativni izmjenjivač topline koji omogućava učinkovitost povrata topline do oko 93%. Tako velika učinkovitost znači da se toplina iz otpadnog zraka učinkovito prenosi na svježi zrak koji ulazi u prostor, čime se smanjuju gubici energije i potrebe za dodatnim grijanjem ili hlađenjem ventilacijskog zraka.
Uređaji su opremljeni i 100% 'by-pass' sustavom koji omogućava zaobilaženje izmjenjivača topline u ljetnim uvjetima, kada povrat topline nije potreban.
Raspon veličina i kapaciteta
Serija Duplex Flexi dostupna je u sedam veličina:
• Duplex 650 Flexi
• Duplex 1100 Flexi
• Duplex 1700 Flexi
• Duplex 2300 Flexi
• Duplex 3500 Flexi
• Duplex 4500 Flexi
• Duplex 6000 Flexi.
Nazivni protok zraka kreće se u rasponu 650 - 6000 m3/h, što omogućava primjenu u raznim vrstama objekata - od manjih poslovnih prostora do velikih javnih i komercijalnih zgrada.
Tehničke značajke uređaja
Standardna konfiguracija ventilacijskih jedinica Duplex Flexi uključuje:
• dva visokoučinkovita elektronički komutirana (EC) ventilatora za dobavni i odsisni zrak
• protusmjerni izmjenjivač topline velike učinkovitosti
• automatski premosni ('by-pass') sustav
• filtre klase ePM1 55 % (F7) za dobavni zrak
• filtre klase ePM10 50 % (M5) za odsisni zrak
• posudu i odvod kondenzata
• servisna vrata za jednostavan pristup komponentama.
Kućište uređaja izrađeno je od metalnih ploča legure aluminija i cinka s visokokvalitetnom izolacijom, čime se postižu odlična toplinska i akustična svojstva i smanjuju toplinski mostovi.
Mogućnosti za grijanje i hlađenje
Ventilacijske jedinice Duplex Flexi mogu se dodatno opremiti raznim elementima za obradu zraka kao što su:
• električni predgrijač za zaštitu izmjenjivača od smrzavanja
• grijač zraka na toplu vodu
• vodeni hladnjak
• direktni rashladni izmjenjivač (DX)
• električni dogrijač u kanalu.
Takva modularnost omogućava prilagodbu sustava ventilacije različitim klimatskim uvjetima i zahtjevima objekta.
Napredni upravljački sustav
Serija Flexi opremljena je upravljačkim sustavom ATREA RD5 s integriranim internetskim poslužiteljem koji omogućava:
• daljinsko upravljanje pomoću interneta
• povezivanje sa sustavima za upravljanje zgradom (Modbus, BACnet, KNX)
• upravljanje prema udjelu ugljikovog dioksida u zreaku, temperaturi ili kvaliteti zraka
• kontrolu stalnog protoka ili stalnog tlaka zraka
• programiranje tjednih režima rada ventilacije.
Certifikati i standardi
Ventilacijske jedinice Duplex Flexi razvijene su u skladu s najstrožim europskim standardima i zadovoljavaju:
• europske propise o ekodizajnu (EU 1253/2014)
• higijenske zahtjeve prema VDI 6022
• certifikaciju Instituta za pasivne kuće (PHI) za veliku učinkovitost povrata topline.
Primjena
Zahvaljujući širokom rasponu kapaciteta, kompaktnoj konstrukciji i fleksibilnim mogućnostima ugradnje, ventilacijske jedinice Atrea Duplex Flexi pogodne su za primjenu u različitim vrstama objekata, uključujući hotele, uredske zgrade, obrazovne ustanove, zdravstvene objekte te stambene i komercijalne zgrade.
Zaključak
Zahvaljujući kombinaciji kompaktne konstrukcije, velike energetske učinkovitosti i fleksibilnosti ugradnje ventilacijske jedinice Duplex Flexi vrlo su konkurentno rješenje za suvremene ventilacijske sustave. Mogućnost prilagodbe orijentacije ventilatora na gradilištu, četiri vertikalna priključka zraka, širok raspon veličina i bogata dodatna oprema omogućavaju jednostavnu integraciju u gotovo svaki projekt ventilacije, dok serijska proizvodnja osigurava rok isporuke do četiri tjedna.
